GB/T 12224

結構長度

GB/T 12221

法蘭型式尺寸

GB/T9113.1 JB/T79.1

檢驗與試驗

JB/T 9092、GB/T 13927

試驗壓力(MPa)

公稱壓力

PN1.6

PN2.5

PN4.0

PN6.4

PN10.0

殼體試驗S

2.4

3.75

6.0

9.6

15.0

高壓密封

1.76

2.75

4.4

7.04

11.0

低壓密封

0.6

零件名稱

碳鋼

不銹鋼

合金鋼

低溫鋼

1

閥體

WCB

CF8

WC6

LCB

2

閥瓣

WCB

CF8

WC6

LCB

3

墊片

柔性石墨

柔性石墨

柔性石墨

柔性石墨

4

閥蓋

WCB

CF8

WC6

LCB

5

雙頭螺柱

35CrMoA

0Cr18Ni9(304)

35CrMoA

35CrMoA

6

螺母

45#

0Cr18Ni9(304)

35CrMoA

35CrMoA

7

彈黃

60S12Mn

0Cr18Ni9(304)

0Cr18Ni9(304）

0Cr18Ni9(304)

H41H-16C H41W-16P/PL H41W-16R/RL H41Y-16I

15

130

95

65

45

14

4-Φ14

77

3

20

150

105

75

55

14

4-Φ14

77

4

25

160

115

85

65

14

4-Φ14

80

5

32

180

135

100

78

16

4-Φ18

85

7

40

200

145

110

85

16

4-Φ18

95

9

50

230

160

125

100

16

4-Φ18

105

10

65

290

180

145

120

18

4-Φ18

120

20

80

310

195

160

135

20

8-Φ18

130

30

100

350

215

180

155

20

8-Φ18

140

39

125

400

245

210

185

22

8-Φ18

155

50

150

480

280

240

210

24

8-Φ23

180

70

200

600

335

295

265

26

12-Φ23

215

161

250

650

405

355

320

30

12-Φ25

260

251

300

750

460

410

375

34

12-Φ25

315

395

15

130

95

65

45

16

4-Φ14

100

3.4

20

150

105

75

55

16

4-Φ14

105

5

25

160

115

85

65

16

4-Φ14

120

5.7

32

180

135

100

78

18

4-Φ18

130

9.1

40

200

145

110

85

18

4-Φ18

135

11.8

50

230

160

125

100

20

4-Φ18

149

14.4

65

290

180

145

120

22

4-Φ18

160

23

80

310

195

160

135

22

8-Φ18

169

30

100

350

230

190

160

24

8-Φ23

194

44

125

400

270

220

188

28

8-Φ25

222

65

150

480

300

250

218

30

8-Φ25

255

99

200

600

360

310

278

34

12-Φ25

305

190

250

650

425

370

332

36

12-Φ30

355

315

300

750

485

430

390

40

12-Φ30

410

450

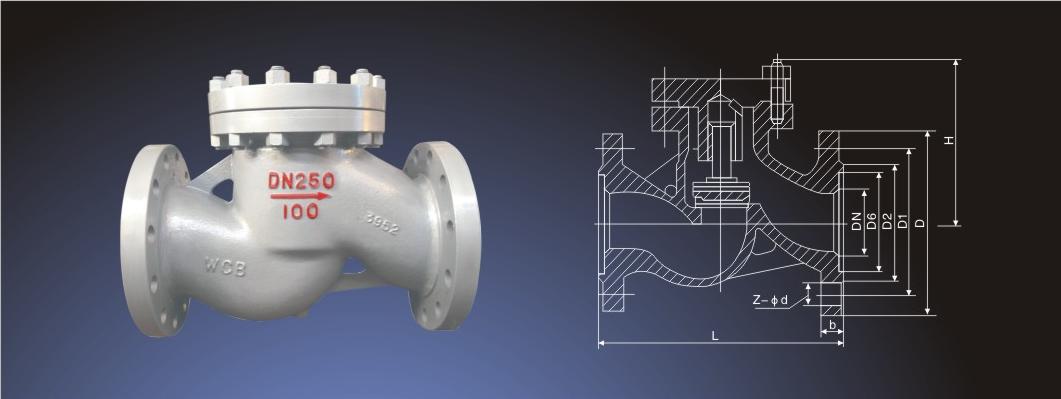

DN(mm)

L

D

D1

D2

D6

b

Z-Φd

H

WT(kg)

H41H-40C H41W-40P/R/PL/RL H41Y-40I

15

130

95

65

45

40

16

4-Φ14

100

4

20

150

105

75

55

51

16

4-Φ14

105

5.5

25

160

115

85

65

58

16

4-Φ14

120

6

32

180

135

100

78

66

18

4-Φ18

130

12

40

200

145

110

85

76

18

4-Φ18

135

14

50

230

160

125

100

88

20

4-Φ18

149

18

65

290

180

145

120

110

22

8-Φ18

160

27

80

310

195

160

135

121

22

8-Φ18

169

36

100

350

230

190

160

150

24

8-Φ23

194

50

125

400

270

220

188

176

28

8-Φ25

225

75

150

480

300

250

218

204

30

8-Φ25

255

119

200

600

375

320

282

260

38

12-Φ30

305

217

250

650

445

385

345

313

42

12-Φ34

360

310

300

750

510

450

408

364

46

12-Φ34

415

365

L

D

D1

D2

D6

b

Z-Φd

H

WT(kg)

H41H-64C H41W-64P/R/PL/RI H41Y-64I

15

170

105

75

55

40

20

4-Φ14

100

7

20

190

125

90

68

51

22

4-Φ18

110

11

25

210

135

100

78

58

24

4-Φ18

125

13

32

230

150

110

82

66

24

4-Φ23

140

14

40

260

165

125

95

76

24

4-Φ23

168

20

50

300

175

135

105

88

26

4-Φ23

170

23

65

340

200

160

130

110

28

8-Φ23

188

37

80

380

210

170

140

121

30

8-Φ23

205

46

100

430

250

200

168

150

32

8-Φ25

230

68

125

500

295

240

202

176

36

8-Φ30

203

89

150

550

340

280

240

204

38

8-Φ34

265

131

200

650

405

345

300

260

44

12-Φ34

310

235
